FM-WSK物聯網智能溫室控制系統

 1.       監測環境因子：

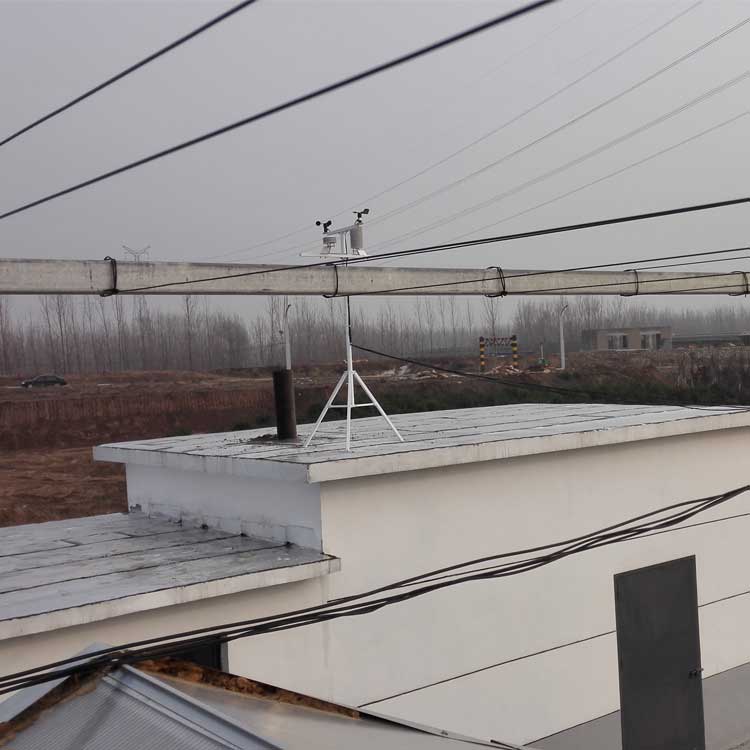

大氣環境類：環境溫度，環境相對濕度，露點溫度，雨雪，大氣壓力，風速，風向，降水量，水面蒸發，葉面濕度，葉面溫度，日照時數，光照度，太陽總輻射等

土壤參數類：土壤溫度，土壤濕度，土壤熱通量，土壤水勢，土壤導電率等；

生態環境類：CO2等；

2.       控制器：

智能溫室控制系統控制器功能強大，數據采集測量精度高，可采集多項環境因子的數據，具有16路繼電器輸出，可以控制16個點的設備。核心部件采用高性能32位微處理器為主控CPU，內置大容量數據存儲器，可連續存儲10萬條數據永不丟失。便攜式防震結構，工業化標準設計，適合在惡劣環境中使用，大屏幕漢字液晶顯示屏輸出，一屏可顯示多路環境測量數據，便于現場直接觀測。繼電器指示燈指示各繼電器的開關狀態。

3.       通訊方式：

有線傳輸方式：通過標準RS232/RS485/USB通訊接口，與監測中心PC機有線連接，有線通訊距離可達1000米，實時傳送采集數據，也可通過網絡接口實現一個中心對多個站點的實時監測；

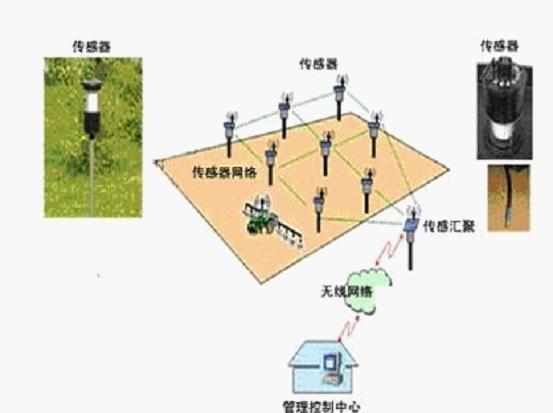

無線傳輸方式：可根據通訊距離的不同分為短距離無線數傳、中距離無線數傳、長距離無線數傳三種無線傳輸方式。

（1）短距離無線數傳方式：采用先進的微波射頻通訊傳輸模塊，通訊距離在0～300米范圍之內，無任何通訊費用。

（2）中距離無線數傳方式：采用電臺方式進行數據傳輸，通訊距離在0～2000米范圍之內，不收取任何通訊費用數據傳輸穩定。

（3）長距離無線數傳方式：采用GSM網/GPRS/3G網通訊技術，結合Internet網絡通訊協議，配備無線通訊控制器可實現監測中心對各個站點進行實時監測，遠程監控各溫室的環境數據與控制狀態，不受距離限制，數據傳輸可靠。3G優點在于傳輸數度快，穩定，可傳輸容量較大的數據，廣泛應用于視頻傳輸?shù)阮I(lǐng)域，缺點為網絡覆蓋面較小，此通訊方式是今后發展的趨勢。

三、設定功能：

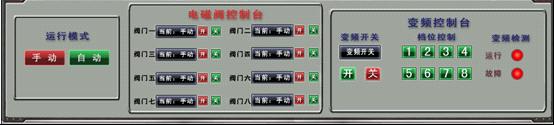

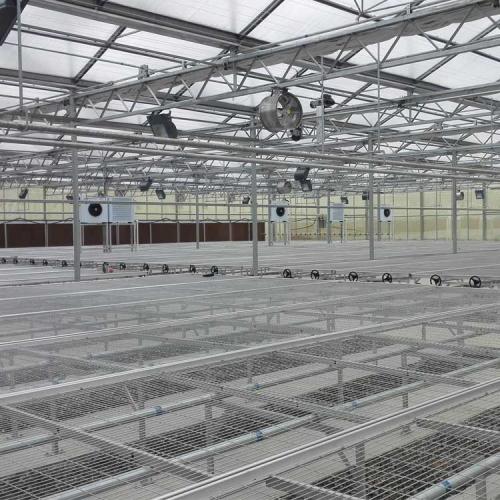

FM-WSK智能溫室控制器可以設定各運行參數，通過監測溫室內的環境溫度、環境濕度、光照度、二氧化碳的濃度等來自動控制天窗、側窗、內遮陽、外遮陽、風機、外翻窗、加溫設備等的目標值和設備的開啟/關閉時間等等，通過監測土壤的水分、土壤的溫度、電導率等參數來自動控制電磁閥和水泵、施肥系統設備的開啟/停止等目標值。

控制邏輯簡單描述如下：

當環境溫度高出設定值，室內光線高于設定值時，收攏外遮陽網；

當溫度高于設定溫度上限值，會循環一組開風機及濕簾水泵降溫，每十鐘換一組風機，如果還降不下來，會同時打開兩組降溫。當濕簾風機降溫時，內幕會自動收攏，天窗關閉提高降溫效果，降溫后，如溫度不低于下限，內幕會自動收起。

夜間保溫，定時夜間展開保溫膜，進行保溫。

雨雪邏輯，當下雪時，自動關閉天窗，保護作物；

大風超過設定上限時，自動收起外陽網，保護外網不被破壞

水分控制：當作物水分下降到所設定的濕度下限時，噴灌系統則自動噴灌“保濕噴（霧）灌時長” 時間。達到設定上限，灌溉會自動停止。

噴灌系統自動化

定時啟動和關閉，如早8點-完5點（可調節），在啟動的時間內，可以定時“噴灌間隔值”噴灌一次。而每一次噴灌時間可以設定“噴灌延續時間值”。

定時燈光控制部分：可以設定從時間開始到時間結結束開燈或關燈，給作物補光；

四、傳感器技術參數：

.空氣溫度范圍：-30～70℃                 精度：±0.2℃          分辨率：0.01℃

.空氣濕度范圍0～100%                     精度：±3%             分辨率：0.1%

.光照強度范圍0～200Klux              nbsp;    精度：±5%             分辨率：0.1Klux

.風速測量范圍：0～30m/s                  精度：±0.5%           分辨率：0.1m/s

.風向測量范圍：16 方位（360°）          精度：±0.5%          分辨率：0.1%：

.土壤溫測量度范圍：-40～120℃            精度：±0.2℃          分辨率：0.01℃

.土壤濕度測量范圍：0～100%               精度：±3%             分辨率：0.1%

.大氣壓力測量范圍：50～110Kpa            精度：±0.5kpa         分辨率：0.1Kpa

.二氧化碳測量范圍：0～2000ppm            精度：±3%             分辨率：0.1%

.葉面溫度測量范圍：-30～80℃             精度：0.2℃            分辨率：0.01℃

.葉面濕度測量范圍：0～100%               精度：±5%             分辨率：0.1%

.水面蒸發測量范圍：00～100mm             精度：≤±3%           分辨率：0.01mm

.光合有效輻射范圍：400～700nm            靈 敏 度：10～50 μv/μmol·m-2·s-1

.總輻射光譜范圍： 0.3～3.2μ             靈敏度： 7～14mv／kw.m-2

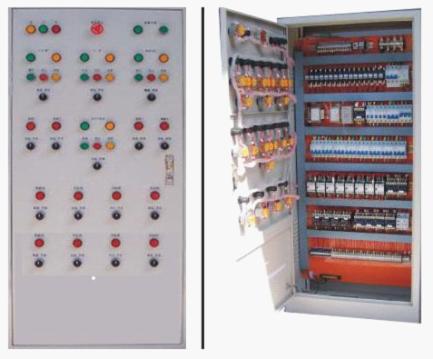

強點柜控制點數：
